微服务监控 - Prometheus

service mesh kubernetes istio 微服务监控 prometheus grafana kiali

正如互联网架构演进所讲的，微服务给我们带来许多好处，但同时也带来许多问题，微服务的监控便是其中之一。

在微服务系统中，我们需要时刻了解系统和服务的各种运行指标，更需要在出现问题的时候警报通知我们。因此，监控系统对于微服务来说是必不可少的。

Prometheus

目前为止，市面上最为流行的监控工具是 Prometheus。Prometheus 最初是 SoundCloud 构建的开源系统监视和警报工具包 。自 2012 年成立以来，许多公司和组织都采用了 Prometheus，该项目拥有非常活跃的开发人员和用户社区。现在，它是一个独立的开源项目，并且独立于任何公司进行维护。为了强调这一点并阐明项目的治理结构，Prometheus 在 2016 年加入了 Cloud Native Computing Foundation，这是继 Kubernetes 之后的第二个托管项目。

特点

Prometheus 相较于其他监控工具具有如下特点：

  • 多维数据：Prometheus 是个时间序列数据库，支持由指标名称和键值对标识的时间序列数据的多维数据模型。
  • 强大的查询：PromQL 允许对收集的时间序列数据进行切片和切块，以生成临时图形，表格和警报。
  • 出色的可视化：Prometheus 具有多种用于可视化数据的模式：内置表达式浏览器，Grafana 集成和控制台模板语言。
  • 高效存储：Prometheus 以有效的自定义格式将时间序列存储在内存中和本地磁盘上。通过功能性分片和联合来实现缩放。
  • 部署简单：每个服务器在可靠性方面都是独立的，仅依赖于本地存储。用 Go 语言编写的所有二进制文件都是静态链接的，易于部署。
  • 精确警报：警报是基于 Prometheus 灵活的 PromQL 定义的，并维护尺寸信息。警报管理器处理通知和沉默。
  • 提供了许多客户端库：客户端库可轻松检测服务。已经支持十多种语言，并且也很容易实现自定义库。
  • 提供许多集成：现有的 Exporters 允许将第三方数据桥接到 Prometheus 中。比如：系统统计信息、Docker、HAProxy、StatsD 和 JMX 指标。
  • 支持通过服务发现或静态配置发现目标
  • 通过 HTTP 的服务拉取时间序列数据
  • 支持推送的方式来添加时间序列数据：这点在一些生命周期很短的服务中非常有用，比如：定时任务中，每个任务都很短，可能等不及拉取的时间，任务的 Pod 就已经 Completed 了，这个时候就可以使用推送的方式。

组件

Prometheus 生态系统包含多个组件，其中许多是可选的：

  • Prometheus Server：用于抓取指标、存储时间序列数据
  • Client Librarys：客户端库
  • Pushgateway：支持短期工作的推送网关，以推送的方式将指标数据推送到该网关
  • exporters：暴露指标让任务来抓
  • alertmanager：处理报警的报警组件
  • 各种支持工具

大多数 Prometheus 组件都是用 Go 编写的，因此易于构建和部署为静态二进制文件。

架构

Prometheus 根据配置文件中设置的时间，直接或者通过中间的 Pushgateway 网关获取指标数据，在本地存储所有的获取的指标数据，并对这些数据进行一些规则整理，用来生成一些聚合数据或者报警信息，Grafana 或者其他工具用来可视化这些数据。

部署

为了熟悉 Prometheus 的详细工作流程，我们先在开发环境上搭建 Prometheus 和 Grafana，然后使用它们采集和展示一些指标。

ConfigMap

Prometheus 通过配置文件 prometheus.yml 启动。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

#  prometheus.yml
apiVersion: v1
kind: ConfigMap
metadata:
  name: prometheus-config
  namespace: observability
data:
  prometheus.yml: |
    global:
      scrape_interval: 15s
      scrape_timeout: 15s
    rule_files:
      # - "first.rules"
      # - "second.rules"
    scrape_configs:
    - job_name: 'prometheus'
      static_configs:
      - targets: ['localhost:9090']

基本的配置文件包括以下三个模块：

  • global：全局配置
    • scrape_interval：抓取指标的频率，默认是 15s。
    • scrape_timeout：评估规则的频率，这里也设置为 15s。prometheus 使用规则产生新的时间序列数据或者产生警报。
  • rule_files：规则的位置，prometheus 根据这个配置加载规则，用于生成新的时间序列数据或者报警信息，当前我们没有配置任何规则。
  • scrape_configs：配置监控的资源。
    • job：prometheus 通过 HTTP 的方式采集 target 的指标。target 需要为 prometheus 暴露 /metrics 接口。特殊地，prometheus 也暴露了对它本身的监控接口。所以，在默认的配置里有一个单独的 job，叫做 prometheus，它通过 URL：http://localhost:9090/metrics 采集 prometheus 本身的时间序列数据 （包含状态和性能）。如果还有其他的资源需要监控的话，直接配置在该模块下面就可以了。

Deployment

接下来，我们准备 Prometheus 的 Deployment 文件。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54

# deployment.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: prometheus
  namespace: observability
  labels:
    app: prometheus
spec:
  selector:
    matchLabels:
      app: prometheus
  template:
    metadata:
      labels:
        app: prometheus
    spec:
      serviceAccountName: prometheus
      containers:
        - image: prom/prometheus:v2.19.0
          name: prometheus
          command:
            - "/bin/prometheus"
          args:
            - "--config.file=/etc/prometheus/prometheus.yml"
            - "--storage.tsdb.path=/prometheus"
            - "--storage.tsdb.retention=24h"
            - "--web.enable-admin-api" # 控制对admin HTTP API的访问，其中包括删除时间序列等功能
            - "--web.enable-lifecycle" # 支持热更新，直接执行localhost:9090/-/reload立即生效
          ports:
            - containerPort: 9090
              protocol: TCP
              name: http
          volumeMounts:
            - mountPath: "/prometheus"
              subPath: prometheus
              name: data
            - mountPath: "/etc/prometheus"
              name: config-volume
          resources:
            requests:
              memory: "1Gi"
              cpu: "100m"
            limits:
              memory: "2Gi"
              cpu: "200m"
      securityContext:
        runAsUser: 0
      volumes:
        - name: data
          emptyDir: {}
        - configMap:
            name: prometheus-config
          name: config-volume

rbac

因为 prometheus 需要访问 Kubernetes 的相关信息，所以还需要配置 rbac 认证。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48

# rbac.yaml
apiVersion: v1
kind: ServiceAccount
metadata:
  name: prometheus
  namespace: observability
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: prometheus
rules:
  - apiGroups:
      - ""
    resources:
      - nodes
      - services
      - endpoints
      - pods
      - nodes/proxy
    verbs:
      - get
      - list
      - watch
  - apiGroups:
      - ""
    resources:
      - configmaps
      - nodes/metrics
    verbs:
      - get
  - nonResourceURLs:
      - /metrics
    verbs:
      - get
---
apiVersion: rbac.authorization.k8s.io/v1beta1
kind: ClusterRoleBinding
metadata:
  name: prometheus
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: prometheus
subjects:
  - kind: ServiceAccount
    name: prometheus
    namespace: observability

Service

为了访问到 prometheus 服务，我们还需要创建一个 Service。

注：为了方便测试，这里指定 type 为 NodePort。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

# service.yaml
apiVersion: v1
kind: Service
metadata:
  name: prometheus
  namespace: observability
  labels:
    app: prometheus
spec:
  selector:
    app: prometheus
  type: NodePort
  ports:
    - name: web
      port: 9090
      targetPort: http

部署

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

# 创建 observability 命名空间，用于存放 Prometheus 的部署
$ kubectl create namespace observability
namespace/observability created

# 部署所有文件

$ kubectl apply -f prometheus.yaml
configmap/prometheus-config created

$ kubectl apply -f rbac.yaml
serviceaccount/prometheus created
clusterrole.rbac.authorization.k8s.io/prometheus created
clusterrolebinding.rbac.authorization.k8s.io/prometheus created

$ kubectl apply -f deployment.yaml
deployment.apps/prometheus created

$ kubectl apply -f service.yaml
service/prometheus created

webui

访问

获取访问服务端口（31033）

1
2
3

$ kubectl get service -n observability
NAME         TYPE       CLUSTER-IP     EXTERNAL-IP   PORT(S)          AGE
prometheus   NodePort   10.98.133.13   <none>        9090:31033/TCP   44s

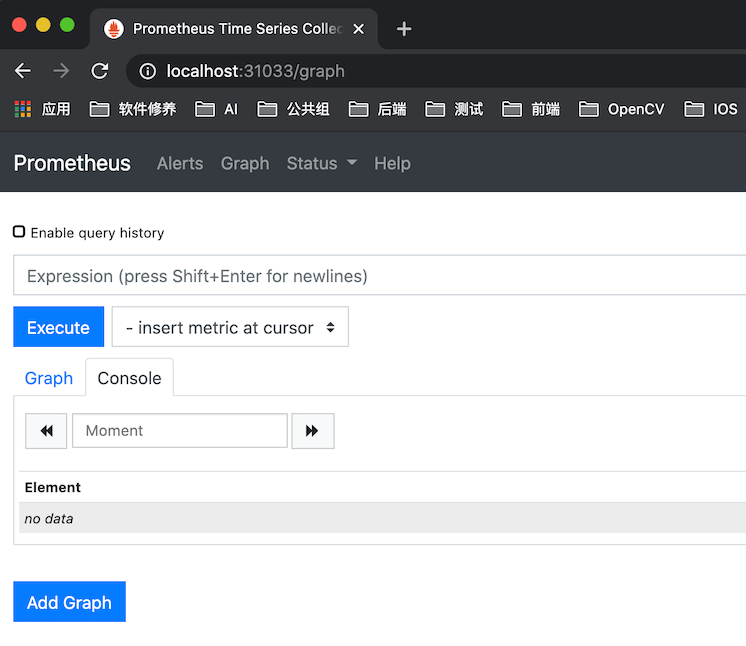

然后通过 http://localhost:31033 即可访问 Prometheus webui 服务。

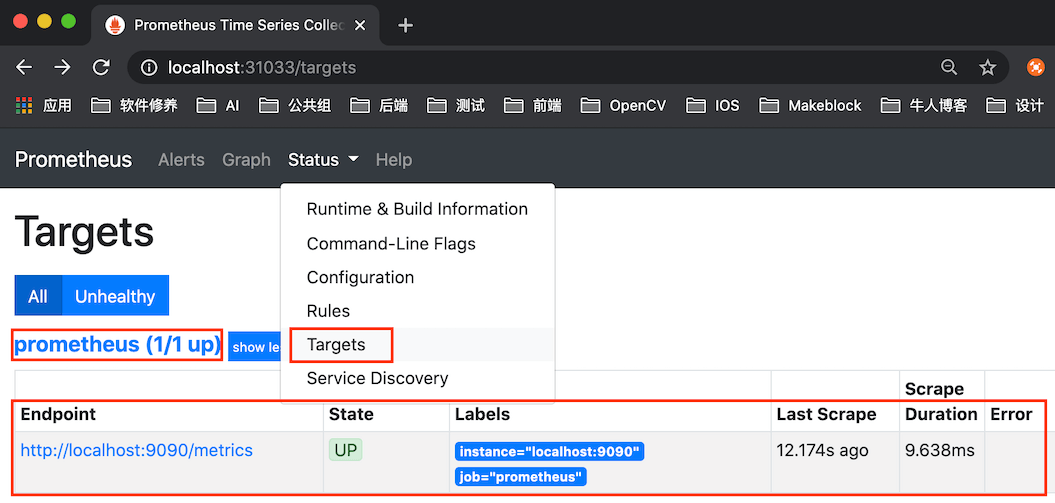

查看 Targets

查看指标

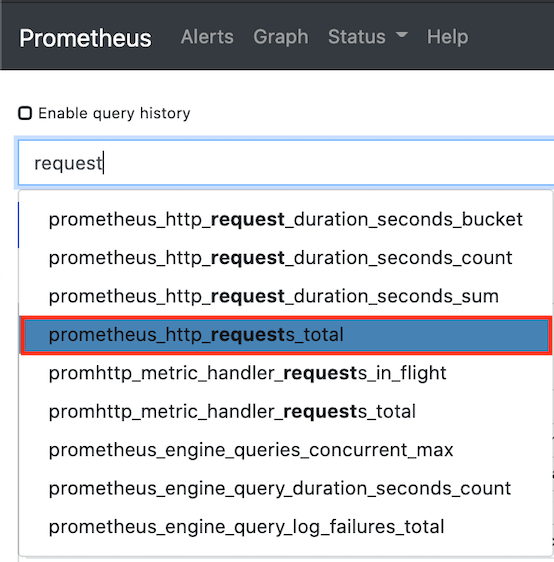

输入并选择 prometheus_http_requests_total。

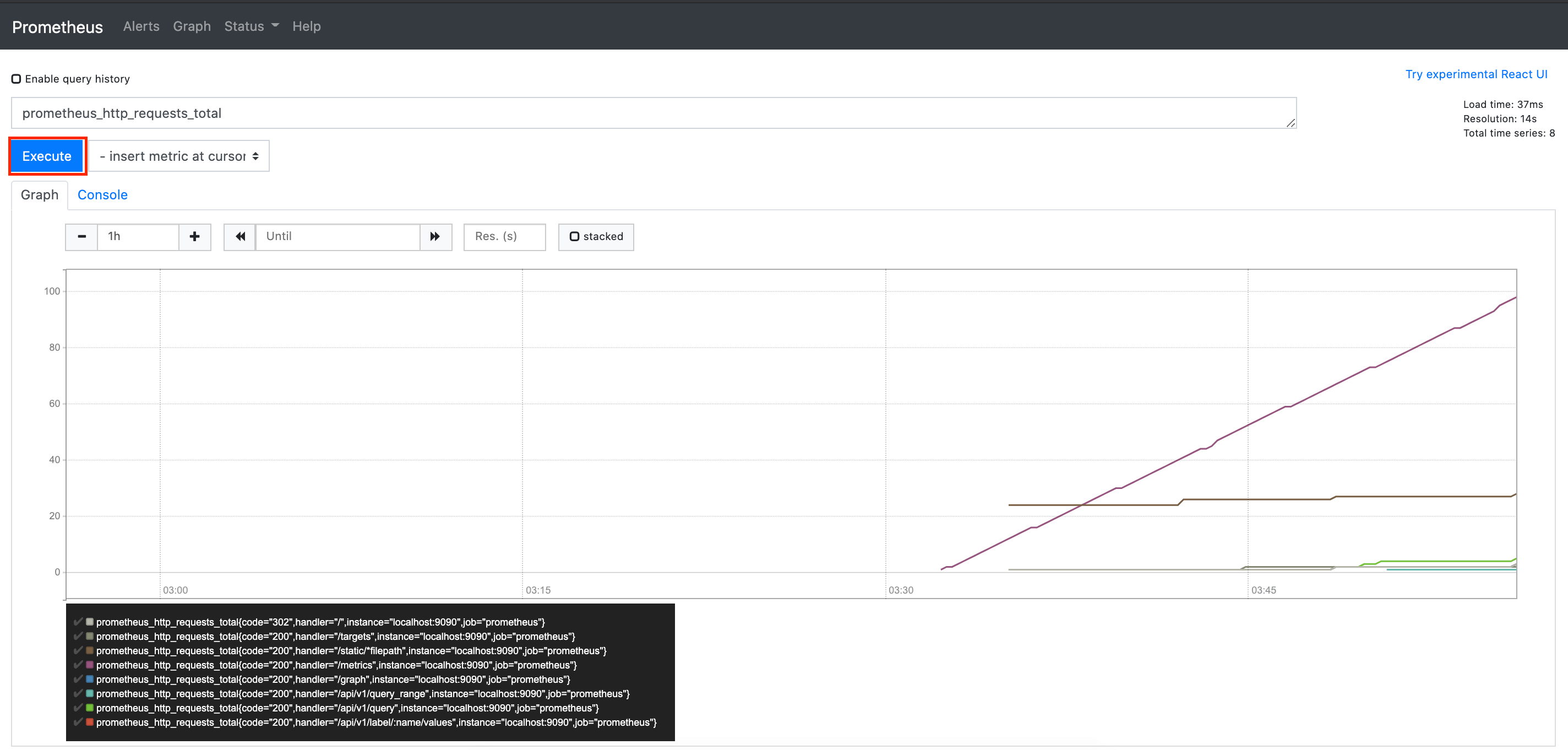

选择 Graph，然后点击 Execute 即可以图形的形式查看指标 prometheus_http_requests_total 的具体数据。

那 prometheus_http_requests_total 这个指标是怎么加入到 Prometheus 的呢？

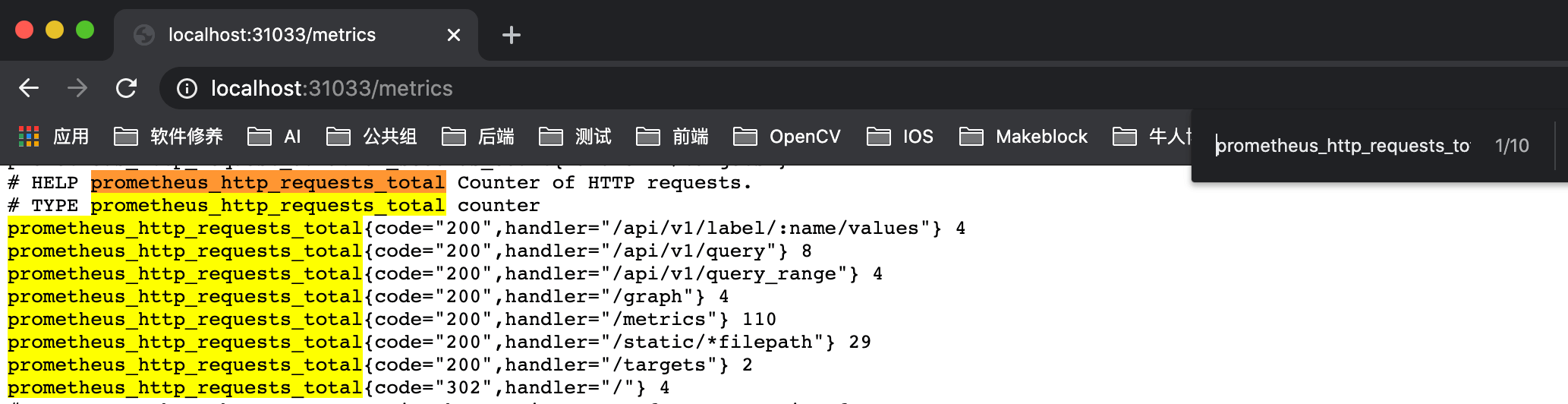

原因是在配置文件中配置了 Prometheus 自身的监控。而 Prometheus 自身在 9090 端口暴露了 /metrics 接口。所以，我们可以访问 http://localhost:9090/metrics 查看具体的 metrics。因为，我们使用 NodePort 暴露服务。所以，访问的地址变成 http://localhost:31033/metrics。

这里可以看到 Prometheus /metrics 接口中含有 prometheus_http_requests_total 指标，所以我们可以获取得到该指标的值。

小结

本篇为大家介绍了 Prometheus 的基本用法，让大家对微服务监控有一个大致的了解。下一篇开始，将为大家逐篇讲解以下内容：

注：本章内容涉及的 yaml 文件可前往 https://github.com/MakeOptim/service-mesh/prometheus 获取。
