上一篇 介绍了 Kubernetes & Istio 开发环境搭建方法，并解释了如何部署应用程序（Bookinfo）和访问服务。但是，究竟流量是怎么从网格外部路由到具体服务的呢？从本文开始，我们借助开发环境，深入了解下 Istio 的入口流量路由。

网格可视化

在介绍入口流量路由之前，我们先来看下网格可视化 Kiali。

1. 执行以下命令打开 Kiali UI

   $ istioctl dashboard kiali
   http://localhost:20001/kiali


2. 多次访问 http://localhost/productpage

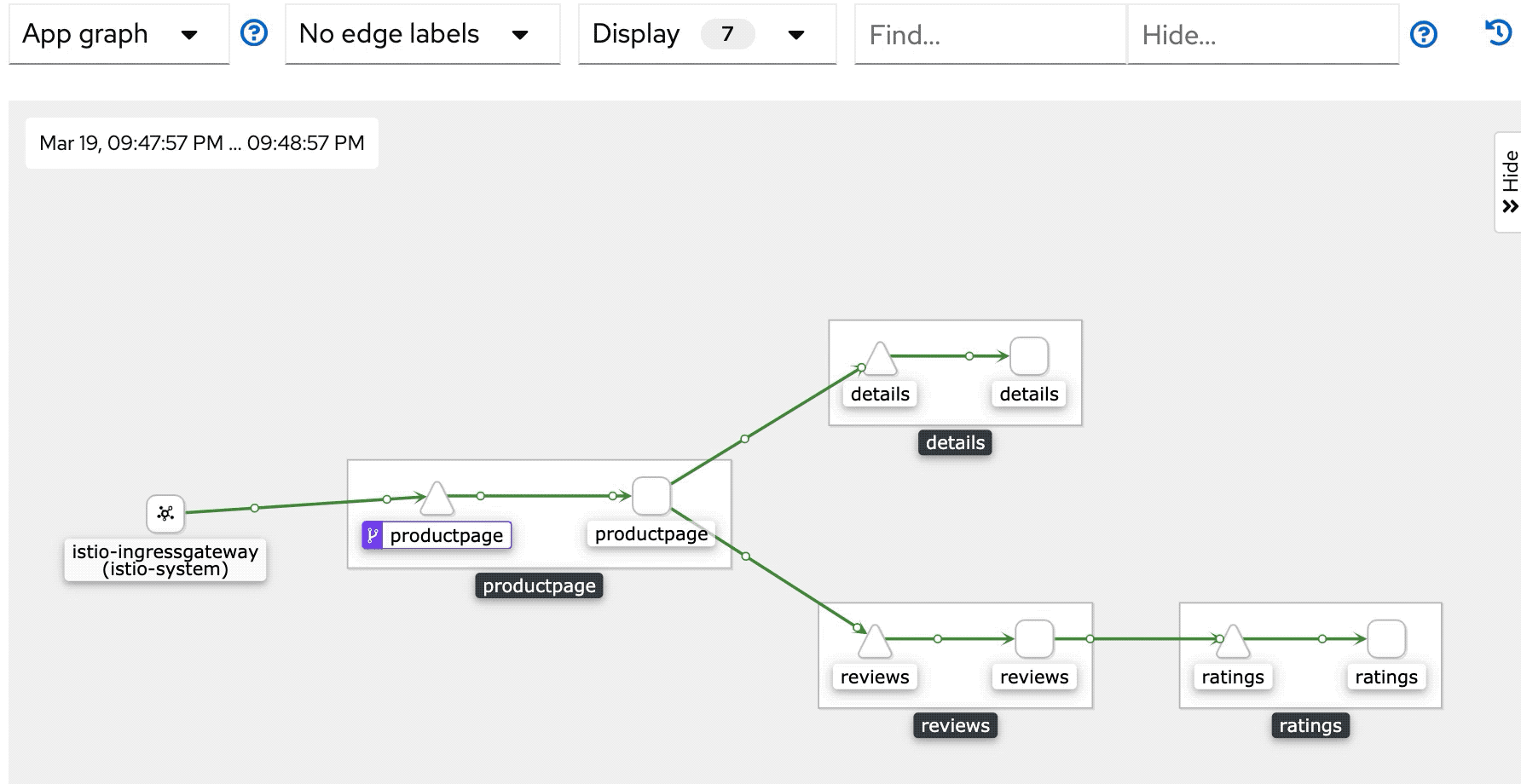

3. 到 Kiali UI 访问 Graph 可观察到如下流量图



由上图可以看出，流量起源于外部，并通过 istio-ingressgateway 流向服务网格内部的服务。

我们知道在 Kubernetes 中有一个入口控制器 Ingress 来控制所有入口流量。而在 Istio 中，Ingress 被替换为 Gateway & VirtualService 两个 CRDs。而 istio-ingressgateway 正是 Istio 预先配置好的入口 Gateway。

Gateway

Istio Gateway 可以管理网格入站和出站流量（主要用于管理入站的流量）。与服务工作负载的 sidecar 代理不同，Gateway 配置被用于运行在网格边界的独立 Envoy 代理。

与 Kubernetes Ingress API 这种控制进入系统流量的机制不同，Gateway 的流量路由更加强大和灵活。因为是 Gateway 可以配置 4-6 层的负载均衡属性，如对外暴露的端口、TLS 设置等，而应用层流量路由（L7）则交给 VirtualService，它可以绑定到一个 Gateway 上。这让你可以像管理网格中其他数据平面的流量一样去管理 Gateway 流量。

Istio 提供了一些预先配置好的 Gateway（istio-ingressgateway 和 istio-egressgateway）供我们使用。

注：上一篇中使用了 demo profile 所以 istio-ingressgateway 和 istio-egressgateway 都已经部署好了，详见 profiles。

下面是 Bookinfo 例子中的 Gateway

apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: bookinfo-gateway
spec:
  selector:
    istio: ingressgateway # use istio default controller
  servers:
    - port:
        number: 80
        name: http
        protocol: HTTP
      hosts:
        - "*"

例子中 Gateway 使用了默认的 ingressgateway，并让 HTTP 流量从 hosts 通过 80 端口进入网格。因此，访问 http://localhost/productpage 时 HTTP 流量便由 istio-ingressgateway 通过 bookinfo-gateway 配置经 80 端口流入网格内。

注：这里 hosts 设置为 *，表示允许所有 HTTP 流量流向 80 端口。如果你想指定域名可以将 hosts 设置为需要的域名，这样便只有设置的域名才能通过 bookinfo-gateway 将外部 HTTP 流量通过 80 端口流入网格内。

那到了 bookinfo-gateway 的流量又是如何进入到 productpage 服务的呢？这就需要一个 VirtualService 来路由此流量。

VirtualService

Istio VirtualService 配置如何在服务网格内将请求路由到服务，这基于 Istio 和平台提供的基本的连通性和服务发现能力。每个 VirtualService 包含一组路由规则，Istio 按顺序评估它们，Istio 将每个给定的请求匹配到 VirtualService 指定的实际目标地址。

下面是 Bookinfo 例子中的 VirtualService

apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: bookinfo
spec:
  hosts:
    - "*"
  gateways:
    - bookinfo-gateway
  http:
    - match:
        - uri:
            exact: /productpage
        - uri:
            prefix: /static
        - uri:
            exact: /login
        - uri:
            exact: /logout
        - uri:
            prefix: /api/v1/products
      route:
        - destination:
            host: productpage
            port:
              number: 9080

bookinfo VirtualService 绑定了 bookinfo-gateway，并声明了路由规则到 productpage 服务。因此，访问 http://localhost/productpage 时 HTTP 流量便由 istio-ingressgateway 通过 bookinfo-gateway 配置经 80 端口流入网格内，经过 bookinfo VirtualService 的路由规则，匹配到了 exact: /productpage。最后，将流量流入了 productpage 服务的 9080 端口。

apiVersion: v1
kind: Service
metadata:
  name: productpage
  labels:
    app: productpage
    service: productpage
spec:
  ports:
    - port: 9080
      name: http
  selector:
    app: productpage

小结

Istio 通过 Gateway 管理网格入站流量，再通过 VirtualService 配置路由规则，将请求路由到服务。Gateway 好比“园区”（网格）的门口管理着进来的“人”（流量），而 VirtualService 则是园区里面每一条通往“家”（服务）的小径。

本文旨让大家理解入口路由的基本情况，下一篇我们再详细讲解 Istio 的流量管理，咱们下一篇见。

参考

• https://istio.io/docs/concepts/traffic-management/
