iOS进阶 -- 程序启动那些事

ios

前言

iOS 开发中，main 函数是我们认为的入口，但其实从程序启动到 main 方法被调用之间，还发生了许多事情。比如 runtime 的初始化、动态库的加载链接等。想要真正了解程序启动，需要了解程序的内部结构。因此，本章将从分析程序（.ipa）的结构开始，到 main 函数被调用分析程序的启动。

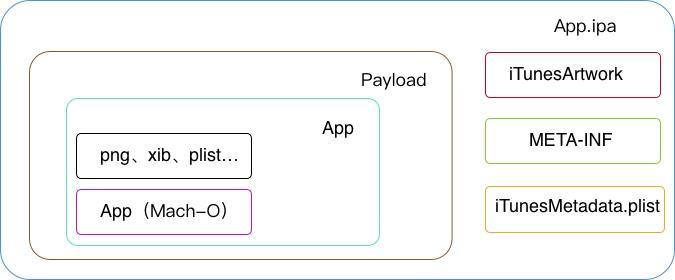

程序（.ipa）结构

iTunesArtwork: 高分别率图标，通常为 JPG 图像文件

iTunesMetadata.plist：属性列表文件

App(Mach-O)：App 的可执行文件

可执行文件（Mach-O）

进程是特殊文件在内存中加载得到的结果。这种文件必须使用操作系统能够理解的格式，这样操作系统才能解析、建立依赖、初始化并开始执行。这种特殊文件就是可执行文件。 在 UNIX 中，我们可以使用 chmod+x 将文件标记为可执行文件，但不能保证该文件可以执行，因为标记只是告诉操作系统内核将文件读入内存，然后寻找一个头签名，这个头签名通常称为“魔数”。当文件读入时，通过“魔数”可帮助判断文件的二进制格式，如果是被支持的二进制格式，才会调用加载器函数。每个平台都有自己的可执行文件格式，Mach-O 则是 OS X 与 iOS 系统上的可执行文件格式。 下面我们以 QQ 为例，借助MachOView来分析 Mach-O 文件。

魔数

在 OS X 上，可执行文件的标识有这样几个魔数：

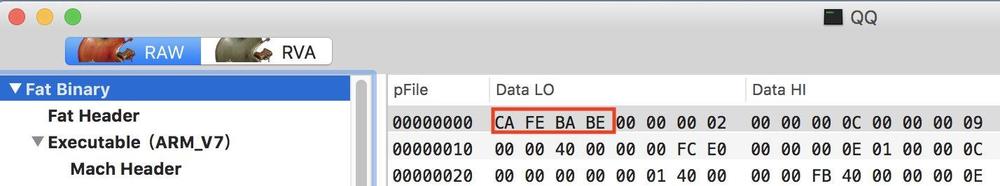

  • cafebabe
  • feedface
  • feadfacf
  • … cafebabe就是跨处理器架构的通用格式，feedface 和 feedfacf 则分别是某一处理器架构下的 Mach-O 格式。

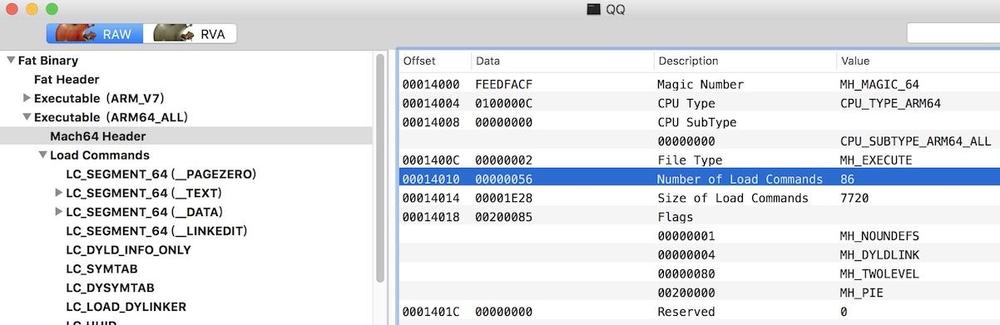

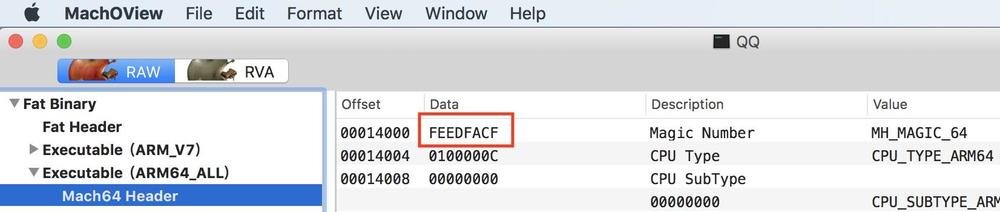

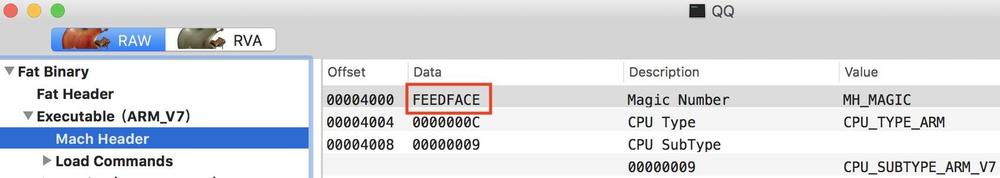

Mach-O 32 位魔数是 0xfeedface Mach-O 64 位魔数是 0xfeedfacf QQ 支持 ARM32&64 所以可以看到两个 Mach Header

Mach-O 格式

  • Header：CPU 类型和子类型、文件类型、加载命令的条数和大小、动态连接器标志等
  • LoadCommands：加载命令。比如文件的段与进程地址映射、 调用dyld、开启 Mach 线程等
  • Data：数据

加载过程

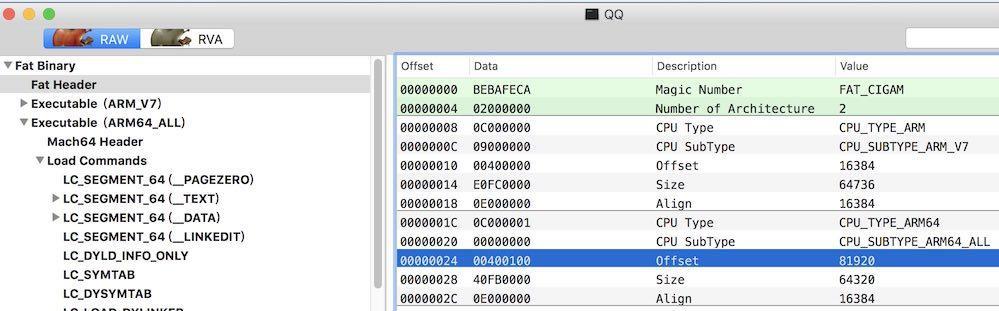

系统加载可执行文件后，通过Fat Header，找到对应平台的地址， 然后根据相应的Header，获取 LoadCommands 的信息，并加载。

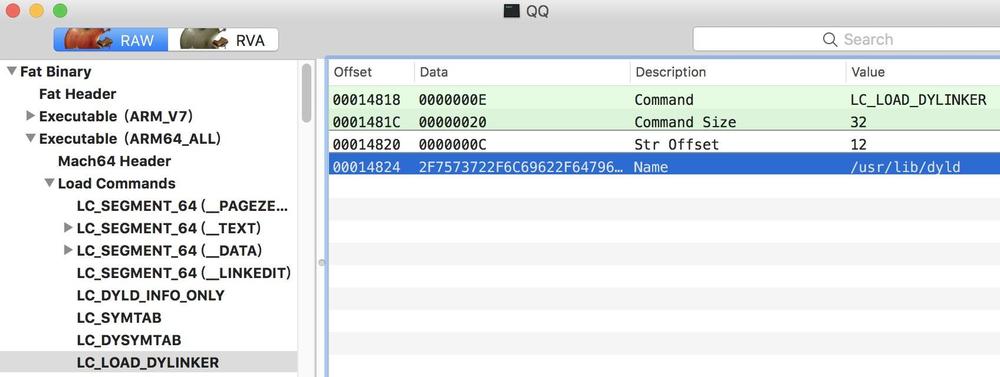

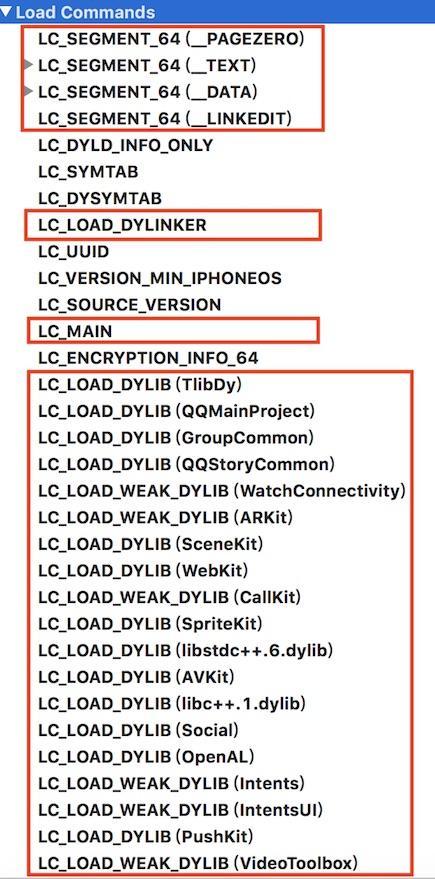

查看 Load Commands 可知，系统通过LC_SEGEMNT命令将可执行文件段映射到进程地址空间后通过LC_LOAD_DYLINKER调用dyld(通常在/usr/lib/dyld)，当 dyld 的工作完成之后由LC_MAIN（旧版本中的LC_UNIXTHREAD）命令负责设置主线程的入口地址和栈大小。

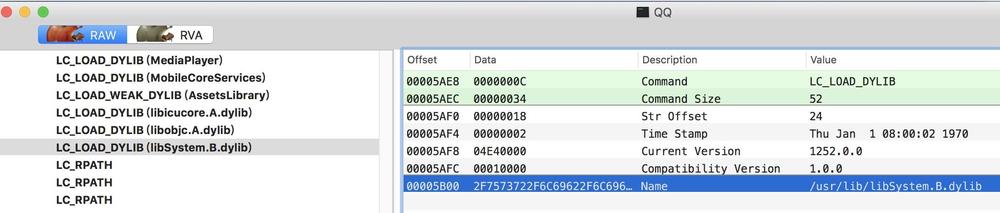

在讲解 dyld 之前我们先来看一下 Load Commands 中的LC_SYMTAB、LC_DYSYMTAB以及LC_LOAD_DYLB。

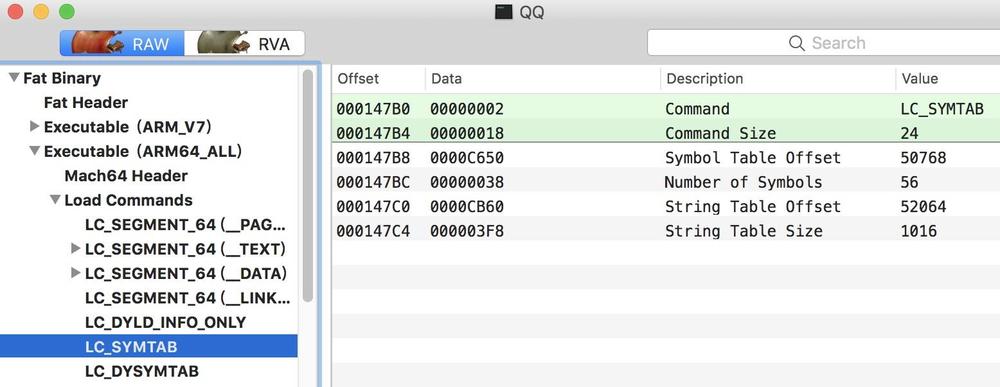

我们可以看到 Mach-O 镜像中有很多“空洞”，即由LC_SYMTAB命令提供的符号表和LC_LOAD_DYLB加载的额外动态库，这些空洞需要在程序启动的时填补。这项工作就需要 dyld 来完成，这个过程有时候也称为符号绑定(binding)。

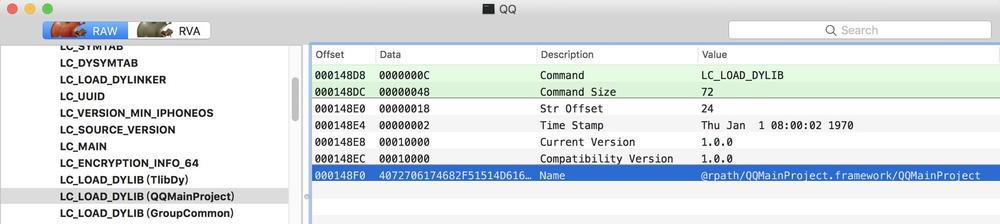

注：细心的朋友可以看到在加载 libSystem 的时候使用的地址是/usr/lib/而 QQMainProject 的地址是@rpath/。在 iOS 系统中，几乎所有的程序都会用到动态库，而动态库在加载的时候都需要用 dyld 进行链接。很多系统库几乎都是每个程序都要用到的，与其在每个程序运行的时候一个一个将这些动态库都加载进来，还不如先把它们打包好，一次加载进来来的快。这就是dyld 的共享库缓存。

dyld 是开源的，下面我们就从代码的角度分析 dyld。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

uintptr_t
_main(const macho_header* mainExecutableMH, uintptr_t mainExecutableSlide,
		int argc, const char* argv[], const char* envp[], const char* apple[],
		uintptr_t* startGlue)
{
        //...
        // 1.instantiate ImageLoader for main executable
       sMainExecutable = instantiateFromLoadedImage(mainExecutableMH, mainExecutableSlide, sExecPath);
        ...
        // 2.load any inserted libraries
       if( sEnv.DYLD_INSERT_LIBRARIES != NULL ) {
            for (const char* const* lib = sEnv.DYLD_INSERT_LIBRARIES; *lib != NULL; ++lib)
            loadInsertedDylib(*lib);
        }
        ...
       //3.link main executable
        link(sMainExecutable, sEnv.DYLD_BIND_AT_LAUNCH, true, ImageLoader::RPathChain(NULL, NULL));
        ...
       //4. link any inserted libraries
       // do this after linking main executable so that any dylibs pulled in by inserted
       // dylibs (e.g. libSystem) will not be in front of dylibs the program uses
       if ( sInsertedDylibCount > 0 ) {
            for(unsigned int i=0; i < sInsertedDylibCount; ++i) {
                ImageLoader* image = sAllImages[i+1];
                link(image, sEnv.DYLD_BIND_AT_LAUNCH, true, ImageLoader::RPathChain(NULL, NULL));
                ...
       }
        ...
        //5. run all initializers
        initializeMainExecutable();
        ...
}

1. instantiateFromLoadedImage

dyld 通过instantiateFromLoadedImage方法初始化ImageLoader并将我们可执行文件加载进内存,生成对应的 image（镜像）。每个 Mach-O 文件都会对应一个 ImageLoader 实例。ImageLoader 是一个抽象类，每一种具体的 Mach-O 文件都会继承 ImageLoader。在加载时会根据 Mach-O 的格式不同选择生成不用的实例(如：ImageLoaderMachOClassic、ImageLoaderMachOCompressed)。而sMainExecutable对应可执行文件，里面包含了我们项目中所有新建的类。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

//
// ImageLoader is an abstract base class.  To support loading a particular executable
// file format, you make a concrete subclass of ImageLoader.
//
// For each executable file (dynamic shared object) in use, an ImageLoader is instantiated.
//
// The ImageLoader base class does the work of linking together images, but it knows nothing
// about any particular file format.
//
//
class ImageLoader {
public:

	typedef uint32_t DefinitionFlags;
	static const DefinitionFlags kNoDefinitionOptions = 0;
	static const DefinitionFlags kWeakDefinition = 1;

	typedef uint32_t ReferenceFlags;
	static const ReferenceFlags kNoReferenceOptions = 0;
	static const ReferenceFlags kWeakReference = 1;
	static const ReferenceFlags kTentativeDefinition = 2;

	enum PrebindMode { kUseAllPrebinding, kUseSplitSegPrebinding, kUseAllButAppPredbinding, kUseNoPrebinding };
	enum BindingOptions { kBindingNone, kBindingLazyPointers, kBindingNeverSetLazyPointers };
	enum SharedRegionMode { kUseSharedRegion, kUsePrivateSharedRegion, kDontUseSharedRegion, kSharedRegionIsSharedCache };

	struct Symbol;  // abstact symbol
    ...
}

2. loadInsertedDylib

dyld 通过loadInsertedDylib方法将插入的 lib 加载进内存,生成对应的 image。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

static void loadInsertedDylib(const char* path)
{
	ImageLoader* image = NULL;
	try {
		LoadContext context;
		context.useSearchPaths		= false;
		context.useFallbackPaths	= false;
		context.useLdLibraryPath	= false;
		context.implicitRPath		= false;
		context.matchByInstallName	= false;
		context.dontLoad			= false;
		context.mustBeBundle		= false;
		context.mustBeDylib			= true;
		context.canBePIE			= false;
		context.origin				= NULL;	// can't use @loader_path with DYLD_INSERT_LIBRARIES
		context.rpath				= NULL;
		image = load(path, context);
	}
    ...
}

链接 instantiateFromLoadedImage 生成的 Images。

链接 loadInsertedDylib 生成的 Images。

Link操作其实是调用 Imageloader 的 Link 方法，负责对 image 进行 load(加载)、UpdateDepth（更新深度）、rebase(基地址复位)、bind(外部符号绑定)等。

1
2
3
4
5
6
7
8
9

void link(ImageLoader* image, bool forceLazysBound, bool neverUnload, const ImageLoader::RPathChain& loaderRPaths)
{
    ...
	// process images
	try {
		image->link(gLinkContext, forceLazysBound, false, neverUnload, loaderRPaths);
	}
    ...
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14

void ImageLoader::link(const LinkContext& context, bool forceLazysBound, bool preflightOnly, bool neverUnload, const RPathChain& loaderRPaths)
{
    ...
	this->recursiveLoadLibraries(context, preflightOnly, loaderRPaths);
    ...
	this->recursiveUpdateDepth(context.imageCount());
    ...
 	this->recursiveRebase(context);
    ...
 	this->recursiveBind(context, forceLazysBound, neverUnload);
    ...
	this->recursiveGetDOFSections(context, dofs);
    ...
}
recursiveLoadLibraries

递归加载依赖的动态链接库。 可以使用otool -L 二进制文件路径来列出程序的动态链接库。

1
2
3
4
5
6
7
8
9
10
11
12
13

cenghaihandeMacBook-Pro:QQ.app catchzeng$ otool -L QQ
QQ (architecture armv7):
	@rpath/TlibDy.framework/TlibDy (compatibility version 1.0.0, current version 1.0.0)
	@rpath/QQMainProject.framework/QQMainProject (compatibility version 1.0.0, current version 1.0.0)
	@rpath/GroupCommon.framework/GroupCommon (compatibility version 1.0.0, current version 1.0.0)
	/System/Library/Frameworks/Foundation.framework/Foundation (compatibility version 300.0.0, current version 1444.12.0)
	/usr/lib/libz.1.dylib (compatibility version 1.0.0, current version 1.2.11)
	/System/Library/Frameworks/UIKit.framework/UIKit (compatibility version 1.0.0, current version
	/System/Library/Frameworks/CFNetwork.framework/CFNetwork (compatibility version 1.0.0, current version 887.0.0)
	/usr/lib/libicucore.A.dylib (compatibility version 1.0.0, current version 59.1.0)
	/usr/lib/libobjc.A.dylib (compatibility version 1.0.0, current version 228.0.0)
	/usr/lib/libSystem.B.dylib (compatibility version 1.0.0, current version 1252.0.0)
    ...

UIKit 、Foundation、CFNetwork 等框架相信大家已经很熟悉了。而其中的 libobjc.A.dylib 包含 runtime，libSystem.B.dylib 则包含像 libdispatch、libsystem_c 等系统级别的库，二者都是被默认添加到程序中的。由于动态链接库本身还可能依赖其他动态链接库，所以整个加载过程是递归进行的，以下几个操作同理都是递归的。

recursiveRebase

在以前，程序每次加载其在内存中的堆栈基地址都是一样的，这意味着你的方法，变量等地址每次都一样的，这使得程序很不安全，后面就出现ASLR（Address space layout randomization），程序每次启动后地址都会随机变化，这样程序里所有的代码地址都是错的，需要重新对代码地址进行计算修复才能正常访问，这个操作就是 Rebase。

recursiveBind

由于符号在不同的库里面，所以需要符号绑定（Bind）这个过程。 举个简单的例子，代码里面调用了 NSClassFromString. 但是 NSClassFromString 的代码和符号都是在 Foundation.framework 这个动态库里面。还没绑定之前就“不认识”NSClassFromString，所以需要 Bind。

5. initializeMainExecutable

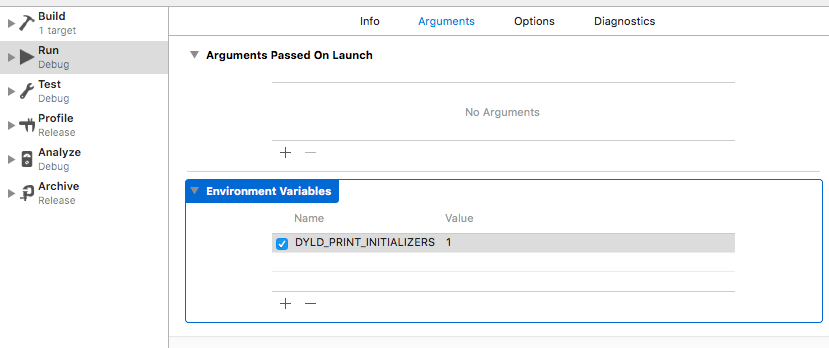

调用所有 image 的 Initalizer 方法进行初始化。 这里可以利用环境变量DYLD_PRINT_INITIALIZERS=1来打印出程序的各种依赖库的 initializer 方法：

1
2
3
4
5
6
7
8
9
10
11
12
13
14

dyld: calling initializer function 0x103c5f9fe in /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneOS.platform/Developer/Library/CoreSimulator/Profiles/Runtimes/iOS.simruntime/Contents/Resources/RuntimeRoot/usr/lib/libSystem.dylib
dyld: calling -init function 0x10278a3c6 in /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneOS.platform/Developer/Library/CoreSimulator/Profiles/Runtimes/iOS.simruntime/Contents/Resources/RuntimeRoot/usr/lib/libBacktraceRecording.dylib
dyld: calling initializer function 0x1068e4d91 in /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneOS.platform/Developer/Library/CoreSimulator/Profiles/Runtimes/iOS.simruntime/Contents/Resources/RuntimeRoot/usr/lib/libc++.1.dylib
dyld: calling -init function 0x107ba0f80 in /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneOS.platform/Developer/Library/CoreSimulator/Profiles/Runtimes/iOS.simruntime/Contents/Resources/RuntimeRoot/System/Library/Frameworks/CoreFoundation.framework/CoreFoundation
dyld: calling initializer function 0x107d002c0 in /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneOS.platform/Developer/Library/CoreSimulator/Profiles/Runtimes/iOS.simruntime/Contents/Resources/RuntimeRoot/System/Library/Frameworks/CoreFoundation.framework/CoreFoundation
dyld: calling initializer function 0x10a4ac8c0 in /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneOS.platform/Developer/Library/CoreSimulator/Profiles/Runtimes/iOS.simruntime/Contents/Resources/RuntimeRoot/usr/lib/libnetwork.dylib
dyld: calling initializer function 0x10753973e in /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneOS.platform/Developer/Library/CoreSimulator/Profiles/Runtimes/iOS.simruntime/Contents/Resources/RuntimeRoot/System/Library/Frameworks/CFNetwork.framework/CFNetwork
dyld: calling initializer function 0x107456500 in /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneOS.platform/Developer/Library/CoreSimulator/Profiles/Runtimes/iOS.simruntime/Contents/Resources/RuntimeRoot/System/Library/Frameworks/CFNetwork.framework/CFNetwork
dyld: calling initializer function 0x107456529 in /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneOS.platform/Developer/Library/CoreSimulator/Profiles/Runtimes/iOS.simruntime/Contents/Resources/RuntimeRoot/System/Library/Frameworks/CFNetwork.framework/CFNetwork
dyld: calling initializer function 0x10745653d in /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneOS.platform/Developer/Library/CoreSimulator/Profiles/Runtimes/iOS.simruntime/Contents/Resources/RuntimeRoot/System/Library/Frameworks/CFNetwork.framework/CFNetwork
dyld: calling initializer function 0x107456551 in /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneOS.platform/Developer/Library/CoreSimulator/Profiles/Runtimes/iOS.simruntime/Contents/Resources/RuntimeRoot/System/Library/Frameworks/CFNetwork.framework/CFNetwork
dyld: calling initializer function 0x1076189b3 in /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneOS.platform/Developer/Library/CoreSimulator/Profiles/Runtimes/iOS.simruntime/Contents/Resources/RuntimeRoot/System/Library/Frameworks/CFNetwork.framework/CFNetwork
dyld: calling initializer function 0x102f3b5e1 in /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneOS.platform/Developer/Library/CoreSimulator/Profiles/Runtimes/iOS.simruntime/Contents/Resources/RuntimeRoot/System/Library/Frameworks/Foundation.framework/Foundation
dyld: calling -init function 0x1027c11c3 in /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneOS.platform/Developer/Library/CoreSimulator/Profiles/Runtimes/iOS.simruntime/Contents/Resources/RuntimeRoot/usr/lib/libMainThreadChecker.dylib

这里最开始调用的 libSystem.dylib 的 initializer 比较特殊，因为 runtime 初始化就在这一阶段。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

/*
 * libsyscall_initializer() initializes all of libSystem.dylib <rdar://problem/4892197>
 */
static __attribute__((constructor))
void libSystem_initializer(int argc, const char* argv[], const char* envp[], const char* apple[], const struct ProgramVars* vars)
{
	_libkernel_functions_t libkernel_funcs = {
		.get_reply_port = _mig_get_reply_port,
		.set_reply_port = _mig_set_reply_port,
		.get_errno = __error,
		.set_errno = cthread_set_errno_self,
		.dlsym = dlsym,
	};

	_libkernel_init(libkernel_funcs);

	bootstrap_init();
	mach_init();
	pthread_init();
	__libc_init(vars, libSystem_atfork_prepare, libSystem_atfork_parent, libSystem_atfork_child, apple);
	__keymgr_initializer();
	_dyld_initializer();
//！！！就是这里了
	libdispatch_init();
	_libxpc_initializer();

	__stack_logging_early_finished();

	/* <rdar://problem/11588042>
	 * C99 standard has the following in section 7.5(3):
	 * "The value of errno is zero at program startup, but is never set
	 * to zero by any library function."
	 */
	errno = 0;
}

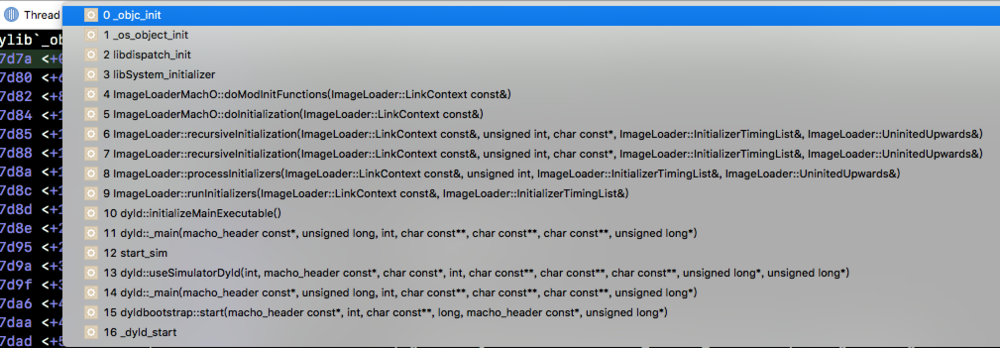

libdispatch_init 初始化会调用 runtime 的_objc_init 初始化方法，这里我们利用符号断点调试可以看到程序的调用栈，也能验证以上的过程。

Main

当所有的依赖库库的 lnitializer 都调用完后，dyld 的 main 函数会返回程序的 main 函数地址，main 函数被调用。

1
2
3
4
5

int main(int argc, char * argv[]) {
    @autoreleasepool {
        return UIApplicationMain(argc, argv, nil, NSStringFromClass([AppDelegate class]));
    }
}

UIApplicationMain，它主要是创建了一个 application 对象和设置事件循环（autoreleasepool）。至此程序便开始运行。

总结

本章从 ipa 文件-》Mach-O-》dyld-》Main 简单讲解了程序启动的一些事情，但并不代表着启动的全部，有兴趣的朋友可以继续往深挖。本章是 iOS 进阶的第一篇，后续会持续更新。如果大家有感兴趣的主题，也可以联系我。


CatchZeng
Written by CatchZeng Follow
AI (Machine Learning) and DevOps enthusiast.
