前言

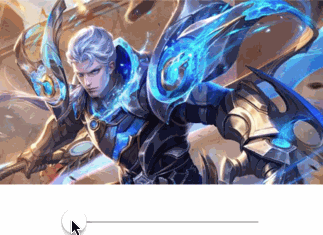

上一篇我们讲解了 OpenCV 的掩膜操作。本篇主要向大家介绍下图像处理中的图像混合。按惯例，先来一张效果图。

图片相加

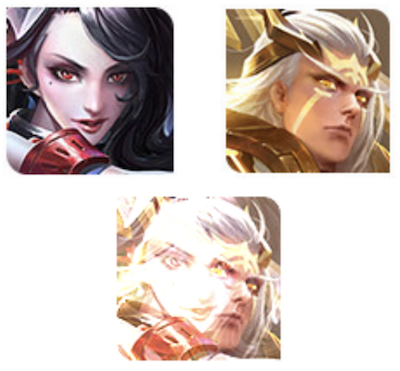

要叠加两张图片，可以将 Mat 直接相加，相加两幅图片的形状（高度/宽度/通道数）必须相同。但这样的效果不一定是你想要的。我们来看一个例子。

1
2
3
4
5
6
7
8
9

    Mat src;
    Mat src2;
    UIImageToMat(image, src);
    UIImageToMat(image2, src2);

    Mat dst;
    dst = src + src2;

    UIImage* result = MatToUIImage(dst);

线性混合

图像混合其实也是一种图片相加的操作，只不过两幅图片的权重不一样。

1

g(x) = α*f0(x) + β*f1(x)

OpenCV 处理图像混合主要是根据线性混合函数，通过在 0 到 1 范围内改变 α 的值，使两幅图像或者视频产生在时间上的画面叠化得效果。实际上 α 和 β 的和不一定为 1，只是为了防止图像出现过饱和的现象。

OpenCV 的addWeighted函数便是对应线性混合操作。这个函数的作用是，计算两个图像的加权和。

1

void addWeighted(InputArray src1, double alpha, InputArray src2, double beta, double gamma, OutputArray dst, int dtype=-1);
  • src1：需要加权的第一个数组，常常填一个 Mat 对象。
  • alpha：第一个数组的权重值，0~1 之间。
  • src2：第二个数组，它需要和第一个数组拥有相同的尺寸和通道数。
  • beta：第二个数组的权重值，一般为 1-alpha。
  • gamma：一个加到权重总和上的标量值。
  • dst：输出的数组，它和输入的两个数组拥有相同的尺寸和通道数。
  • dtype：输出阵列的可选深度，有默认值-1；当两个输入数组具有相同的深度时，这个参数设置为-1（默认值），即等同于 src1.depth()。

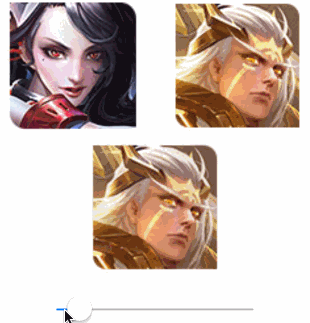

当后羿遇到阿珂

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

+ (UIImage *)addWeighted:(UIImage *)image image2:(UIImage *)image2 alpha:(double)alpha gamma:(double)gamma {
    Mat src;
    Mat src2;
    UIImageToMat(image, src);
    UIImageToMat(image2, src2);

    Mat dst;
    addWeighted(src, alpha, src2, gamma, 0, dst);

    UIImage* result = MatToUIImage(dst);

    return result;
}

class MixViewController: UIViewController {

    @IBOutlet weak var resultImageView: UIImageView!
    private let ake = UIImage(named: "ake")
    private let houyi = UIImage(named: "houyi")

    override func viewDidLoad() {
        super.viewDidLoad()

        resultImageView.image = OpenCV.addWeighted(ake, image2: houyi, alpha: 0.5, gamma: 0.5)
    }

    @IBAction func onSliderValueChanged(_ sender: UISlider) {
        let alpha = Double(sender.value)
        resultImageView.image = OpenCV.addWeighted(ake, image2: houyi, alpha: alpha, gamma: (1.0 - alpha))
    }
}

一些思考

  • 为何直接的图像相加效果较差，而线性混合后的效果较好？

可以这样简单理解：像素值范围为 0~255，两张图的 Mat 直接相加，就是每个像素点的值相加，这样容易出现像素值较大的像素，像素“越大越白”，这样就出现了图像过曝的现象。而线性混合则是加上了权重，保证了像素值不至于过大，这样就不会出现过曝现象。以公式来说明就是

1
2
3
4
5

//相加
g(x) = 1*f0(x) + 1*f1(x)

//线性混合
g(x) = α*f0(x) + β*f1(x)

即相加操作相当于 α 和 β 都等于 1 的线性混合。

1
2
3
4
5
6
7
8
9
10
11
12
13

class MixViewController: UIViewController {

    @IBOutlet weak var resultImageView: UIImageView!
    private let ake = UIImage(named: "ake")
    private let houyi = UIImage(named: "houyi")

    override func viewDidLoad() {
        super.viewDidLoad()

        resultImageView.image = OpenCV.addWeighted(ake, image2: houyi, alpha: 1, gamma: 1)
    }
}

  • addWeighted 方法要求 src1 和 src2 的尺寸和通道数相同，若是不同如何混合？ 实现这个需要先熟悉图像处理另一个重要的概念–ROI。

感兴趣区域 ROI(Region Of Interest)

在图像处理领域，我们常常需要设置 ROI，来专注或者简化我们的工作过程 。也就是从图像中选择的一个图像区域，这个区域是我们图像分析所关注的重点。我们圈定这个区域，以便进行进一步处理。而且，使用 ROI 指定我们想读入的目标，可以减少处理时间，增加精度，给图像处理来带不小的便利。

定义 ROI 区域有两种方法，第一种是使用 cv:Rect 指定矩形区域

1

Mat imageROI=image(Rect(500,250,logo.cols,logo.rows));

另一种定义 ROI 的方式是指定感兴趣行或列的范围（Range）

1

Mat imageROI=srcImage3(Range(250,250+logoImage.rows),Range(200,200+logoImage.cols));

下面我们来看一个实例，展示如何利用 ROI 将一幅图加到另一幅图的指定位置。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

+ (UIImage *)add:(UIImage *)image alphaExist:(BOOL)alphaExist on:(UIImage *)anotherImage atPosition:(CGPoint)position alpha:(CGFloat)alpha beta:(CGFloat)beta gamma:(CGFloat)gamma {
    Mat src;
    Mat dst;
    UIImageToMat(anotherImage, src);
    UIImageToMat(image, dst, alphaExist);

    //ROI
    short x = position.x;
    short y = position.y;
    Mat imageRoi;
    imageRoi = src(cv::Rect(x, y, dst.cols, dst.rows));

    //add image
    addWeighted(imageRoi, alpha, dst, beta, gamma, imageRoi);

    UIImage* result = MatToUIImage(src);

    return result;
}

class ROIViewController: UIViewController {

    @IBOutlet weak var resultImageView: UIImageView!
    private let logo = #imageLiteral(resourceName: "logo")
    private let sayHello = #imageLiteral(resourceName: "sayHello")

    override func viewDidLoad() {
        super.viewDidLoad()

        resultImageView.image = OpenCV.add(#imageLiteral(resourceName: "logo"), alphaExist: true, on: #imageLiteral(resourceName: "sayHello"), atPosition: CGPoint(x: 330, y: 0), alpha: 1.0, beta: 1.0, gamma: 0)
    }

    @IBAction func onSliderValueChanged(_ sender: UISlider) {
        resultImageView.image = OpenCV.add(#imageLiteral(resourceName: "logo"), alphaExist: true, on: #imageLiteral(resourceName: "sayHello"), atPosition: CGPoint(x: 330, y: 0), alpha: 1.0, beta: CGFloat(sender.value), gamma: 0)
    }
}

注：

  • 在 UIImage 转换成 Mat 的时候，若有透明度记得将最后一个参数 alphaExist 设置为 true
1

 UIImageToMat(image, dst, alphaExist);
  • 在 addWeighted 的时候 alpha 表示第一个 Mat 的权重，beta 表示第二个 Mat 的权重。在实例中，Logo 图片其实是第二个 Mat，所以对应的参数是 beta。
1
2
3
4
5

    Mat imageRoi;
    imageRoi = src(cv::Rect(x, y, dst.cols, dst.rows));

    //add image
    addWeighted(imageRoi, alpha, dst, beta, gamma, imageRoi);

小结

本篇主要介绍了图像混合的概念，并通过例子讲解了线性混合的实现和 ROI 的应用。在今后的学习中 ROI 的使用度较高，需要好好掌握。ROI 其实是“分而治之”思想在图像处理中的应用。好了，今天就到这了。有疑问的朋友可以给我留言，see you later!
